中科院等离子体物理研究所的 EAST

1项目背景

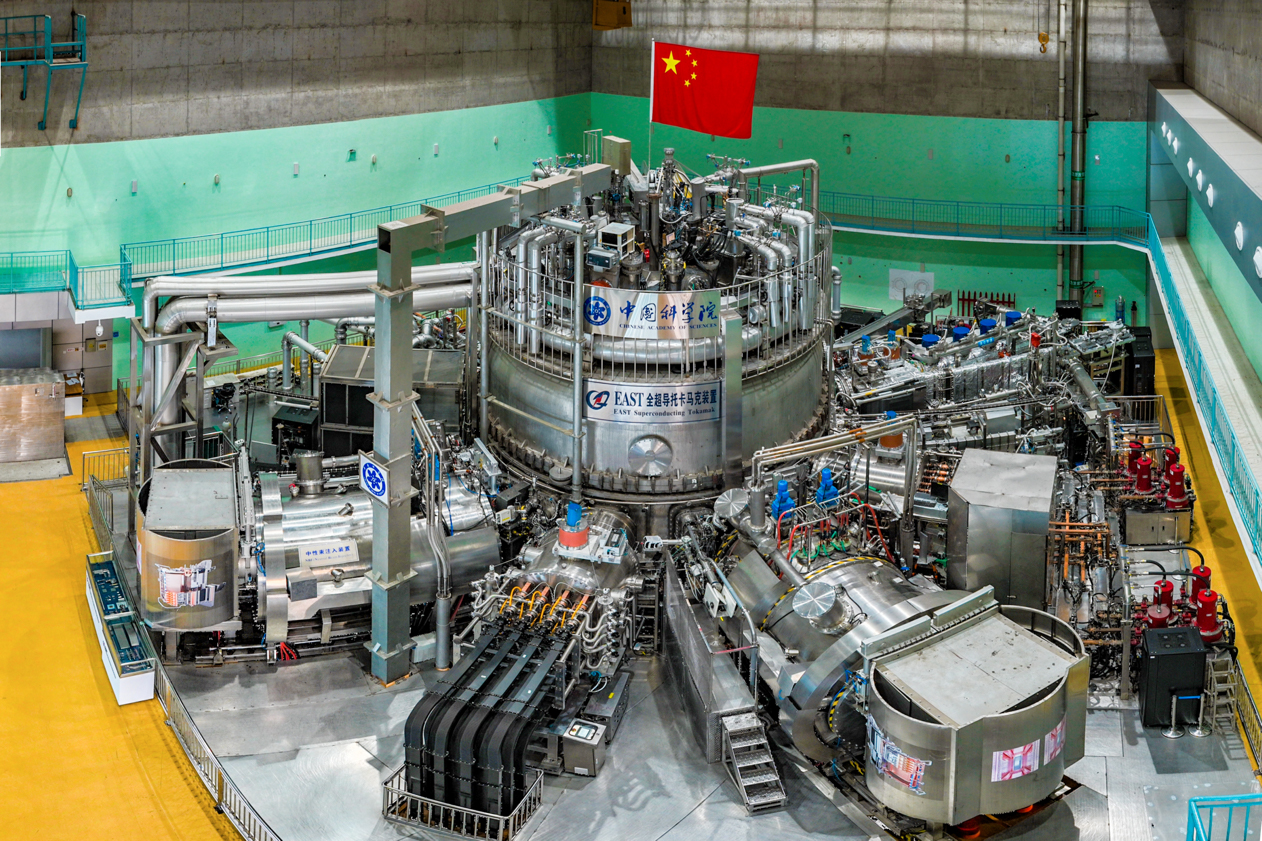

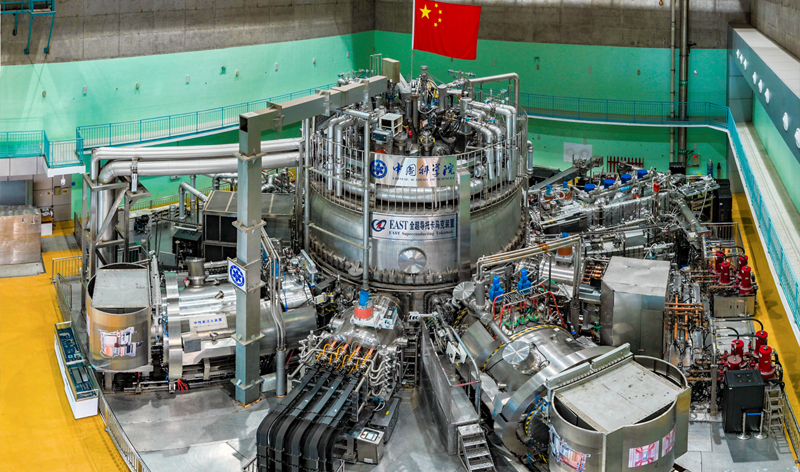

　　EAST超导托卡马克装置，俗称“人造太阳”，是实现核聚变发电最有前景的实验装置之一，中科院等离子体物理研究所的EAST是我国自行设计研制的国际首个全超导托卡马克装置，处于世界领先水平。EAST装置在实验过程中产生低次谐波和间谐波，并呈现不同程度的传导放大，这将威胁到EAST装置本身和电网系统的安全、稳定运行。低次谐波，尤其是二次谐波、间谐波治理是世界亟待攻克难关。

2产品应用
　　瞄准这一技术难题，我们团队和中科院合作研制开发出低频抑制混联滤波实验装置，创新性地将抑制低次谐波与无功补偿功能相结合，打破了传统无源滤波装置的局限，突破了有源滤波容量、成本限制。
　　低频抑制混联滤波实验装置在APF有源滤波应用电压、极限容量和间谐波治理方面都有所突破，达到世界顶尖水平。该技术切实模拟了EAST极向场电源的电网阻抗特性及谐波发射特性，完成了技术路线验证，实现了对低频谐波的有效抑制，不仅为解决EAST低次谐波问题提供了有效方案及科学实验数据，同时为国内外其它大科学装置及许多工业现场低次谐波的治理提供了技术参考。

3、意义
　　为10kV高压链式有源滤波技术的突破提供了技术支撑；
　　为ITER国际热核聚变实验堆（全球规模最大、影响最深远的国际科研合作项目）做技术储备；

图1 系统图

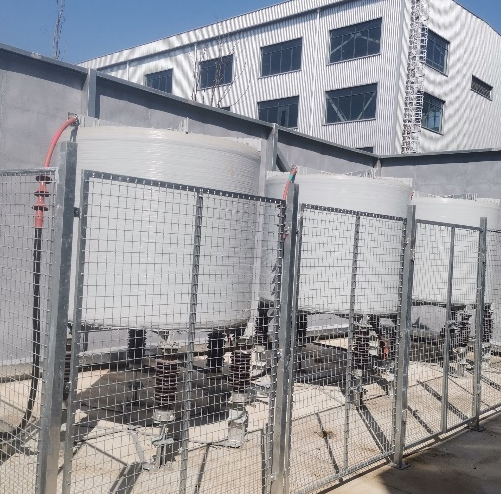

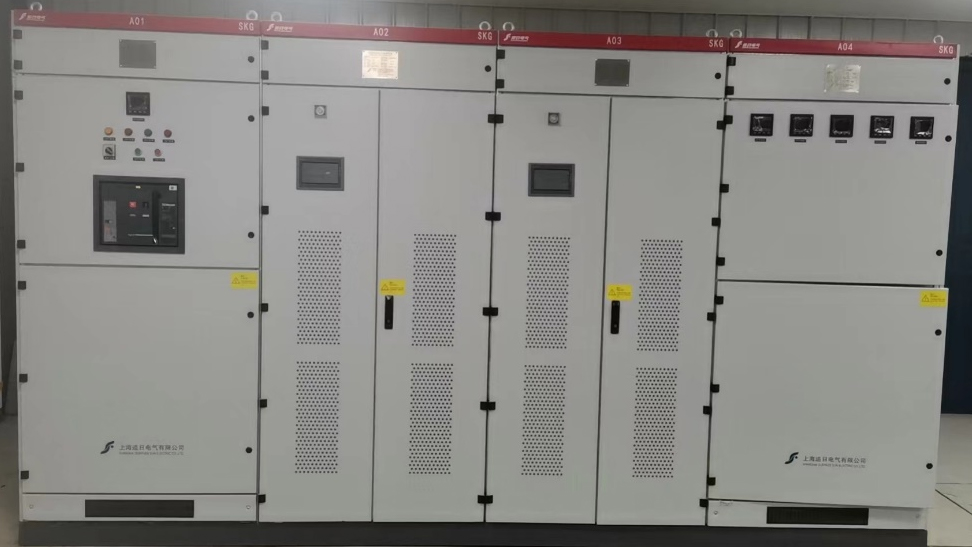

图2高压进线部分

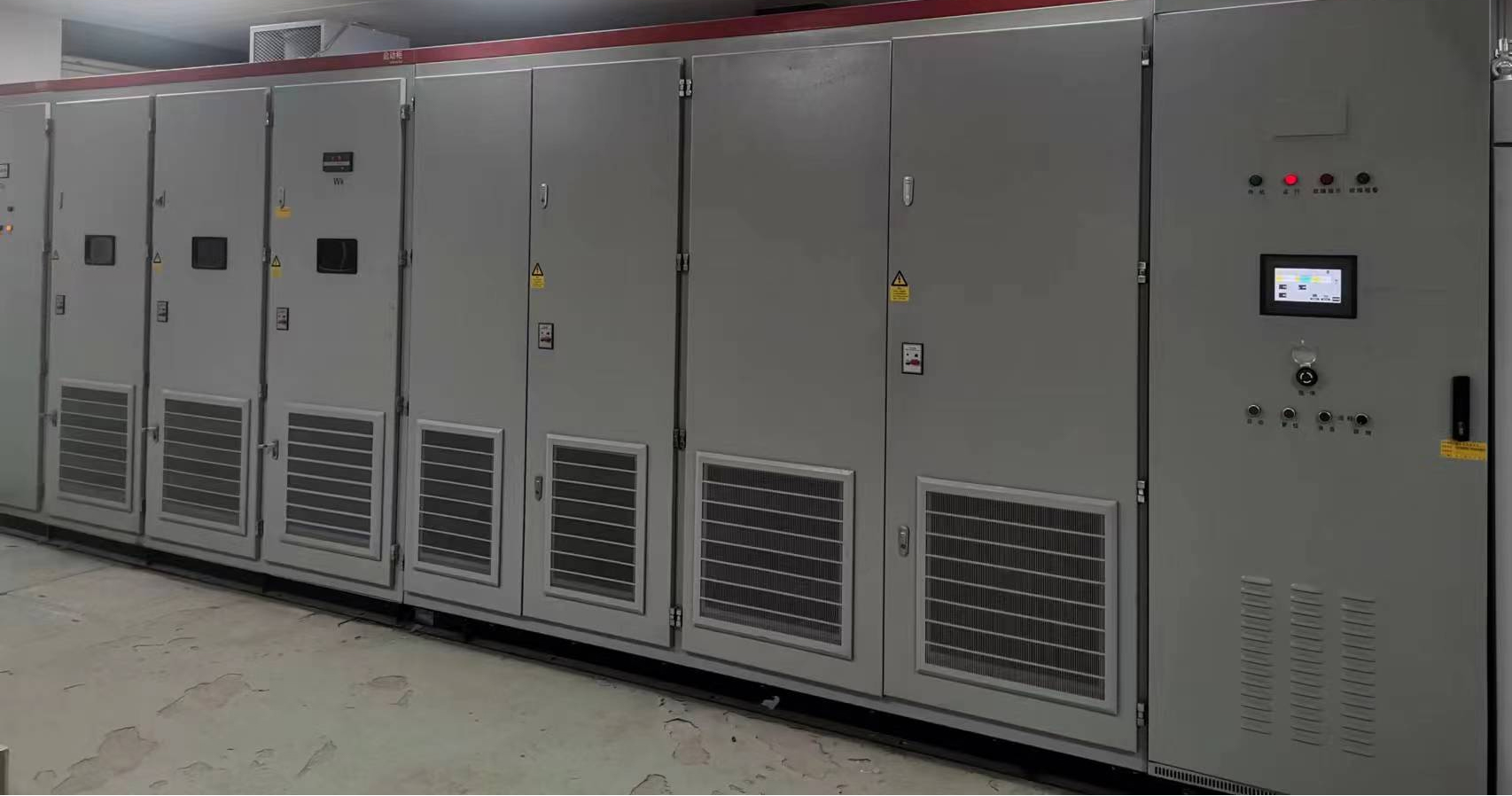

图3有源变流单元

图4高压无功发生单元

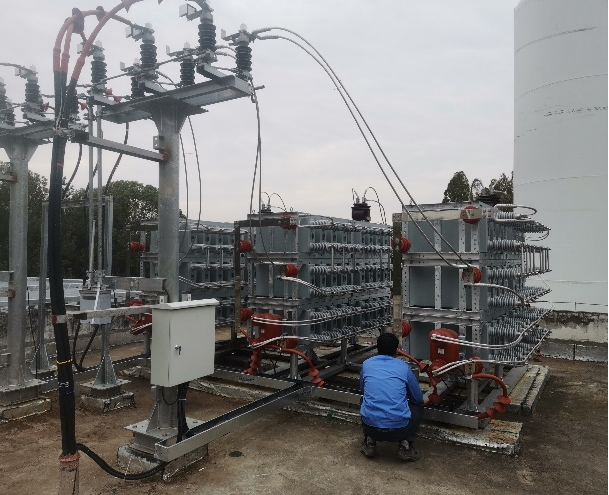

图5高压FC滤波注入部分
