安徽大学通用实验平台建设案例

1平台介绍

　　我们团队承建安徽大学电气工程与自动化学院——2019年“电力电子化电力系统控制与变换通用实验平台”科研平台项目。
　　平台以多功能电网模拟器及宽频域、非平稳的负荷扰动源为核心，提供可模拟电网扰动及系统参数摄动的运行场景，并形成一定的规模（400kVA），配置模块化的H桥功率单元、储能单元及通用控制单元，可开展多类电网控制设备拓扑结构、控制策略以及与系统协同的研究。

2平台构成
该实验平台汇集：
①电网模拟器：针对“双高”，即高比例清洁能源、高比例电力电子装置电网的新特征，开展电网电能质量问题及其治理新技术研究。
②大功率可编程电子负载：双向大功率可编程电子负载装置可模拟变频器、中频炉、相控电源等电力电子设备产生负荷（有功、无功）的波动及非平稳的特征和非特征次谐波，为研究电能质量的暂态和稳态提供实验条件。
③H桥功率模块：多电平电压源变换器模块，可运行于全桥模式、半桥模式或半桥+储能模式，可实现级联多电平和模块化多电平（MMC）的中高压应用场景。
④储能及UPS系统：超级电容储能系统变流技术

3平台意义
　　实验平台系统涵盖380V/1.1kV/3.3kV多个电压等级，设计预留串联/并联接入，具备较好的灵活性、可扩展性，能够同时满足学术研究、交叉学科研究和工程研发的需求，可高效的服务于学院的多个研究团队。

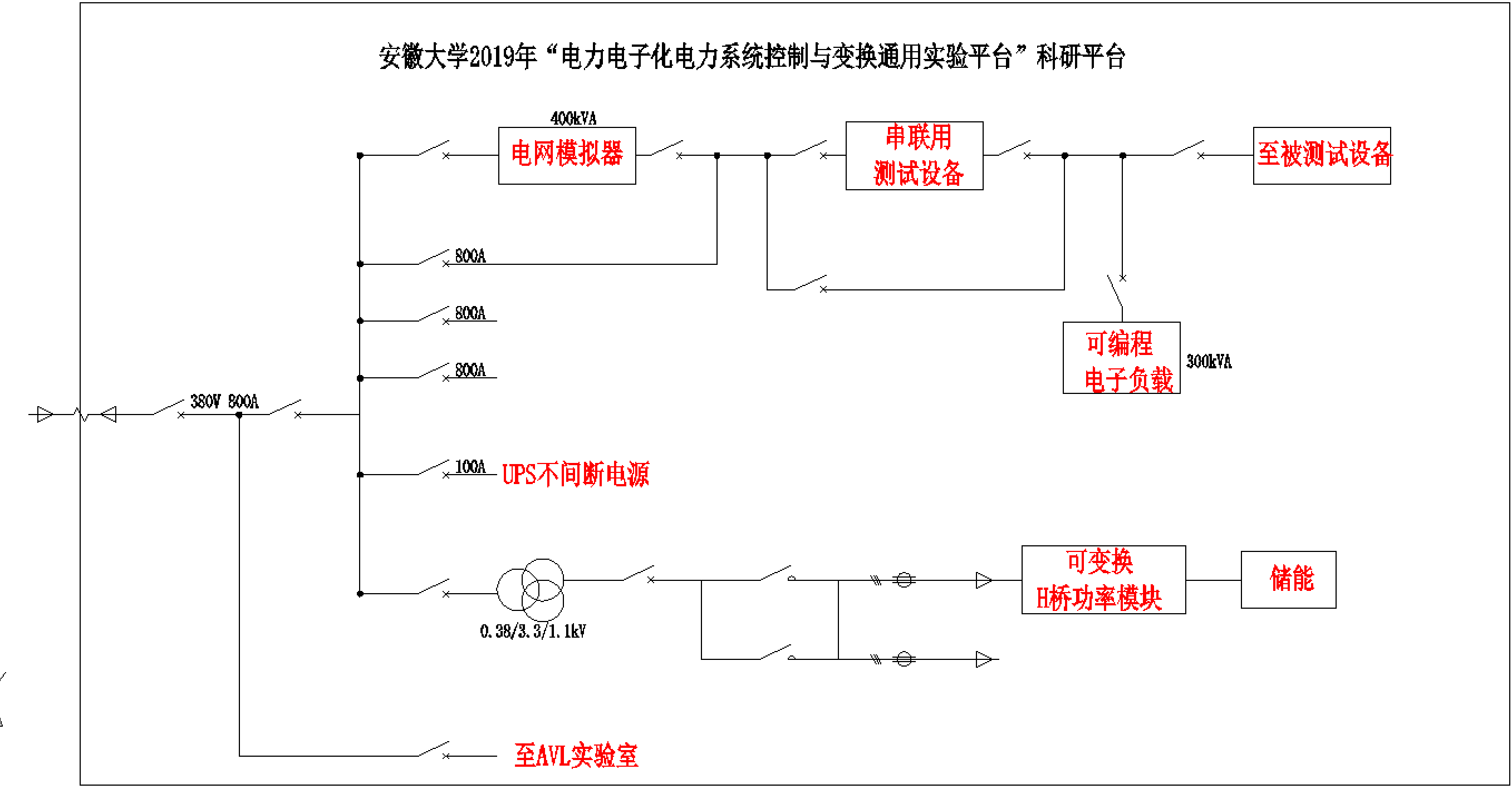

图1 一次系统图

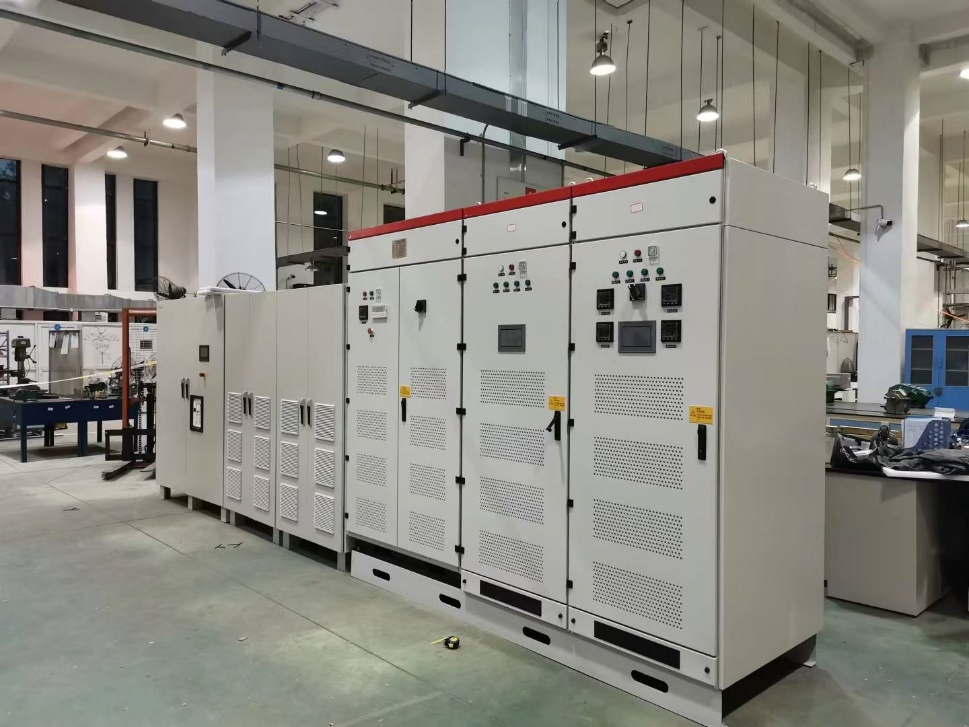

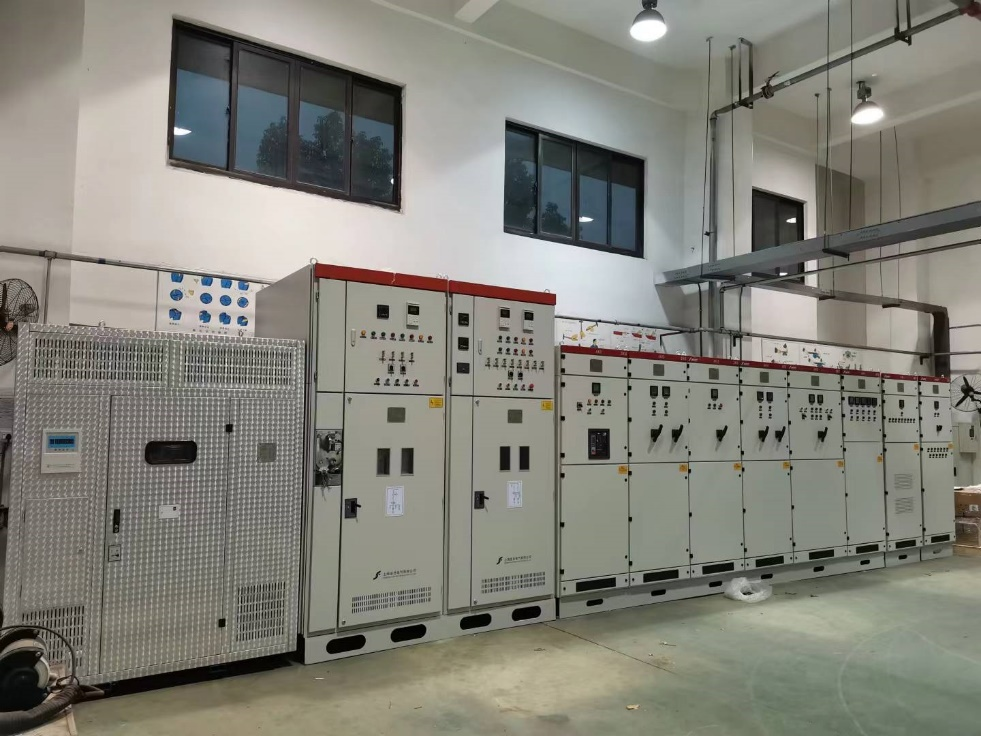

图2 安徽大学试验平台装置

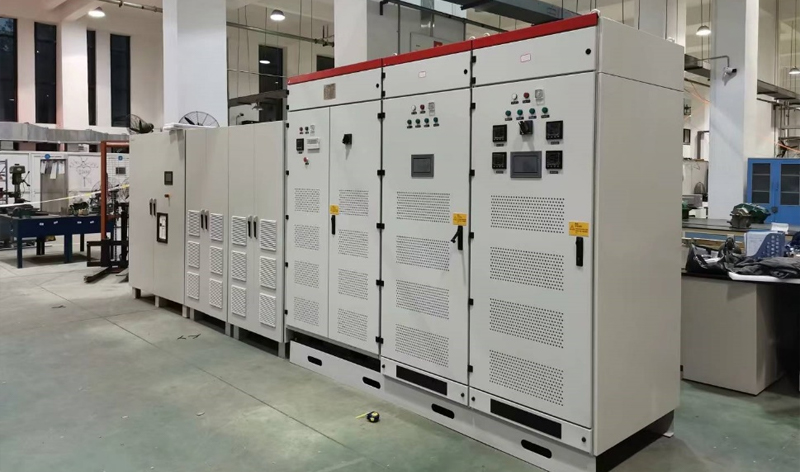

图3 安徽大学试验平台装置
